EPS应急电源

应急电源EPS

应急电源EPS

EPS应急电源主要包括智能整流充电模块、蓄电池组、逆变器组件、互投装置和微机监控器等部分。

其中逆变器组件是核心,通常采用DSP对逆变部分进行SPWM调制控制,使之获得良好的交流波形输出;

整流充电模块的作用:在市电输入正常时,实现对蓄电池组适时充电;

逆变器组件的作用:在市电非正常时,将蓄电池组存储的直流电能变换成交流电输出,供给负载设备稳定持续的电力;

互投装置的作用:保证负载在市电及逆变器输出间的顺利切换;微机监控器作用:对整个系统进行实时控制和远程监控。

逸华电源可为你提供:KE、ZL、TL不同系列品牌高品质EPS应急电源:

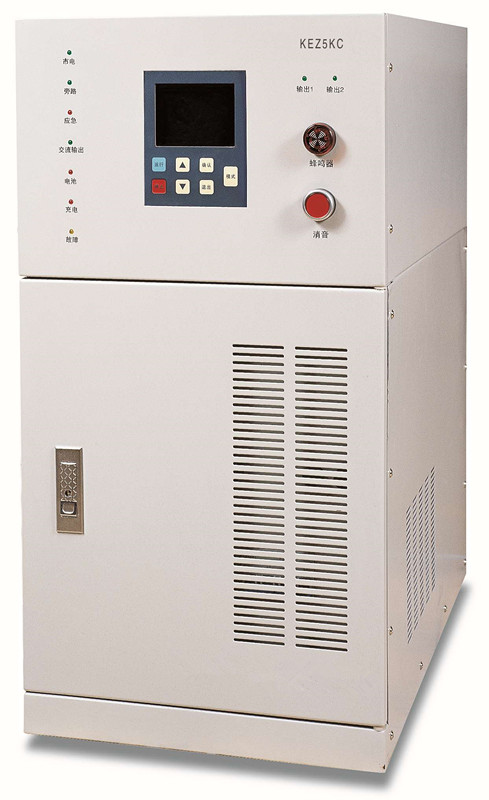

*  5KW EPS消防应急电源

使用场所:

◆高层建筑的电梯、中央空调、水泵、风机、照明等;

◆变电站发电厂事故照明、水库闸门、应急供电车;

◆金融行业的交易大屏、照明、电梯及监控装置等;

◆军用雷达,移动电站、人防、地下设施;

◆医院及手术室、政府、机关、超市、商场。

应急电源分类:

根据所需负载,EPS分 “照明应急电源”与“动力应急

电源”,而动力应急电源又分:

①输出为380V正弦波三相四线的三相电源(负载为照明/混合型)

②输出为PWM波(380V可调/0-50Hz可调) 的三相电源(负载为电动机专用变频型)

产品特点:

◆负载适应性强,尤其适用电机等感性负载和混合负荷;

◆集中供电模式,静态、无噪音、无烟、无公害、无火灾隐患:

◆液晶汉显及故障声光报警:节能,非应急供电时,基本不耗电:

◆自动切换,无人守值;性稳,使用寿命长(主机可达20年) ;

◆进口IPM智能功率模块组装;消防联动接口,RS232监控接口。

◆单节电池巡检,三湘电源可抗100%负载不平衡。

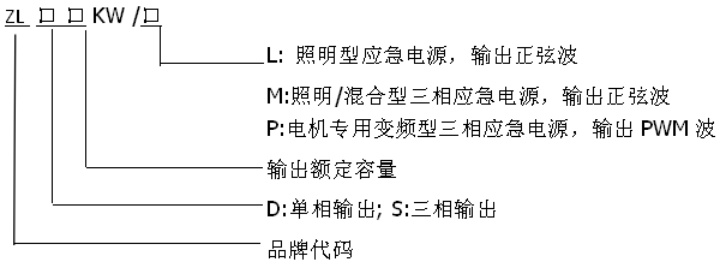

型号定义:


示例:

ZLD-5KW/L:单相应急照明电源,输出正弦波,额定功率: 5KW

ZLD-37KW/M:三相应急电源,输出正弦波,额定功率: 37KW

ZLD-37KWIP:可变额三相应急电源,输出PWM波,额定适用电机容量37KW

产品概述:

EPS应急电源系统三个系列产品,分别是:

L系列(0.5-15KW, 220VAC输 N220VAC输出; 380VAC输入(容量> 6KW) 1220VAC输出)

用途:用于建筑物发生火灾或其它事故时为各种照明灯具(金属卤素灯、钠灯、日光灯、白炽灯等)提供集中供电,

以保证人员疏散和救生照明。

M系列(2.2-800KW, 380VAC输 入/380VAC输出)

用途:用于建筑物发生火灾或其它灾情时为消防设施或-级负荷或特别重要负荷用电设备及消防应急照明事故照明

等提供应急供电。如电梯、卷帘门、风机、水泵、喷淋泵、供水泵等

P系列(2.2-800KW;380VAC输入/380VAC可调输出,0-50Hz可调 )

用途:用于解决电动机的应急供电及其启动过程中对供电设备的冲击,如:水泵、 风机的电动机或其它设备的电动机。

安装形式:壁挂式(2KW及以下)、嵌入式(2KW及以下)、落地式、车载式

备用时间: 30、60、90、180分钟等; 蓄电池:阀控式免维护铅酸蓄电池。

标准屏尺寸(宽x深x高) : 800x 600 x 2200mm.

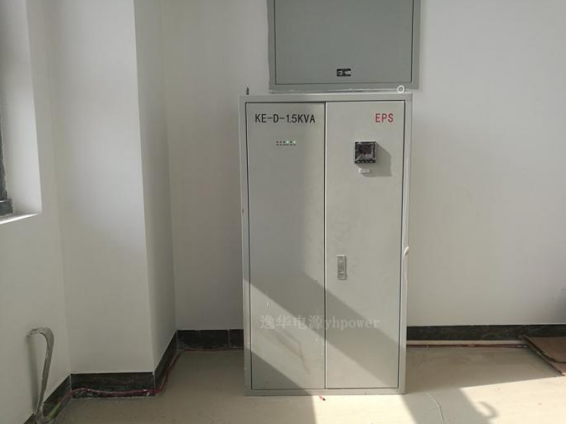

产品实景图

EPS容量选型指南

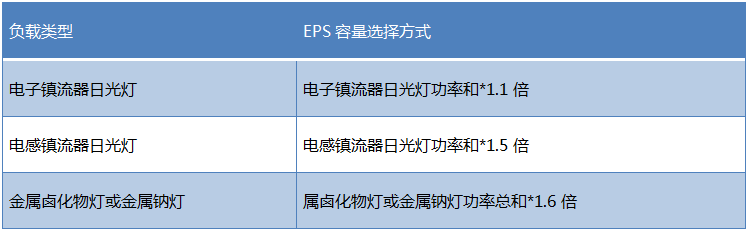

1.照明(L系列或M系列)


2.动力负荷选型

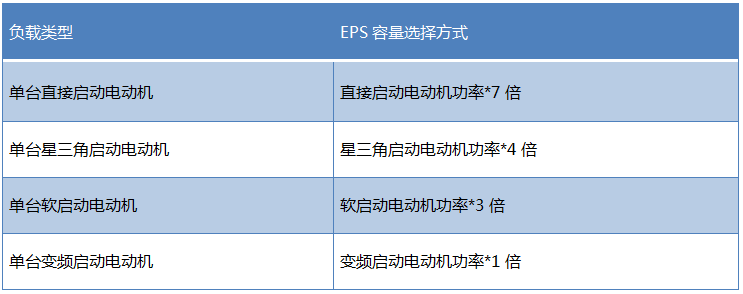

A 单台电动机启动选型方法如下表所示,


B  当EPS带多台电动机且都同时启动时,则EPS的客量应遵循如下原则:

EPS容量=带变频启动电动机功率之和+带软启动电动机功率之和×2.5倍+带星三角启动电动机功率之和×3倍+直接启动电动机功率之和×5倍

C 当EPS带多台电动机且都分别单台启动时(不是同时启动),则EPS的容量应遵循如下原则:

EPS容量=各个电动机功率之和,但同时必须满足以下条件:

上述电动机中直接启动的最大单台电动机功率是EPS容量的117

星三角启动的最大的单台电动机功率是EPS的1/4

软启动的最大的单台电动机功率是EPS的1/3

变频启动的最大的单台电动机功率不大于EPS

如果不能同时满足上述条件,则应按条件中的最大数选择EPS的容量,电动机启动时的顺序应为直接启

动的在先,其次是星三角的启动,有软启动的再启动,最后是变启动的再启动。

D 当用M系列EPS带混合负载时,EPS的容量应遵循如下原则:

EPS容量=所有负载总功率之和,但必须满足以下六条件,若不满足,则按其中最大的容量来确定EPS容量。

第一条负载中直接同时启动的电动机功率之和是EPS容量的1/7

第二条负载中星三角同时启动的电动机功率之和是EPS容量的1/4

第三条负载中有软启动同时启动的电动机功率之和是EPS容量的1/3

第四条负载中有充频器启动同时启动的电动机功率之和不大于EPS容量

第五条同时启动的电动机功率之和不大于EPS容量

电动机功率容量=直接且同时启动电动机总功率之和x5倍+星三角且同时启动电动机总功率之和x 3倍+软启动且同时启动电动机功率之和x2.5倍+变频且同时启动电动机功率之和若电动机前后启动时间机差大于1分钟均不视为同时启动

第六条同时启动的所有负载(含非电动机负载)的功率容量之和不大于EPS容量。

同时启动的所有负载的功率之和=同时启动的非电动机负载总功率+电动机功率容量,

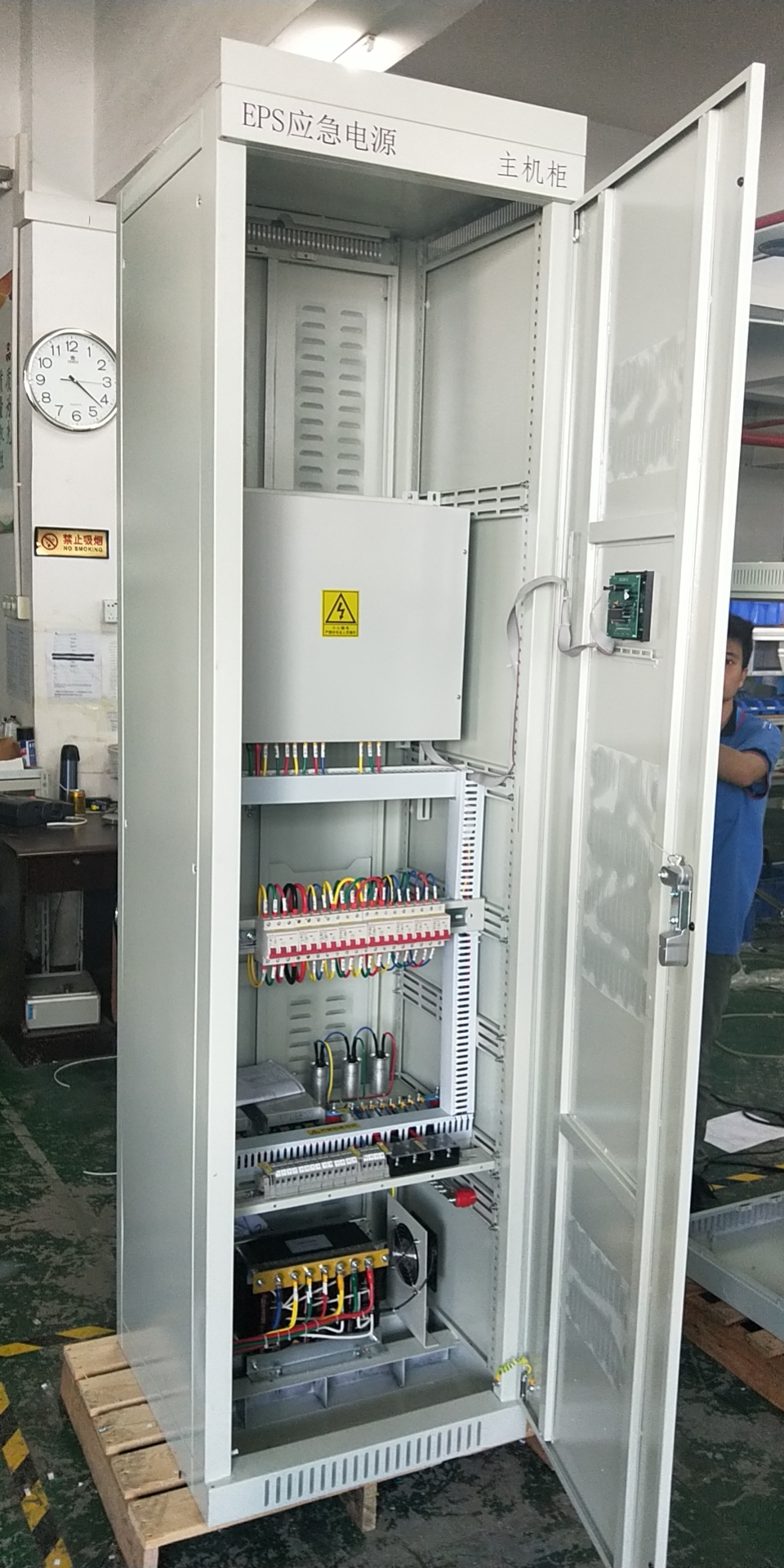

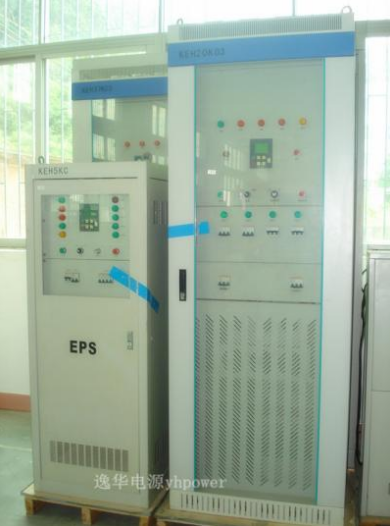

产品实景图:


*长沙黄花国际机场项目



EPS技术参数:

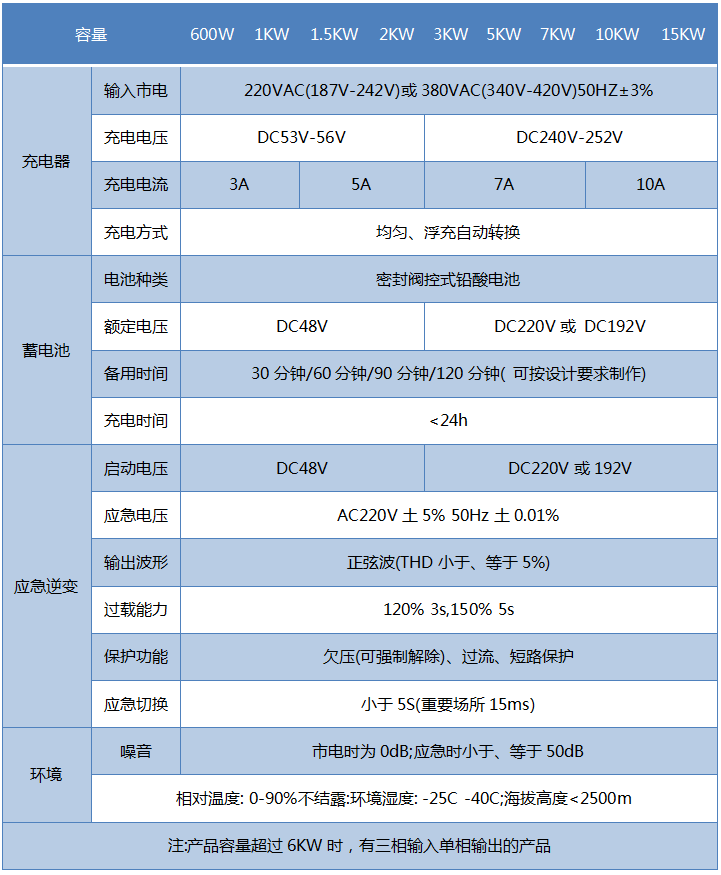

L系列EPS技术参数

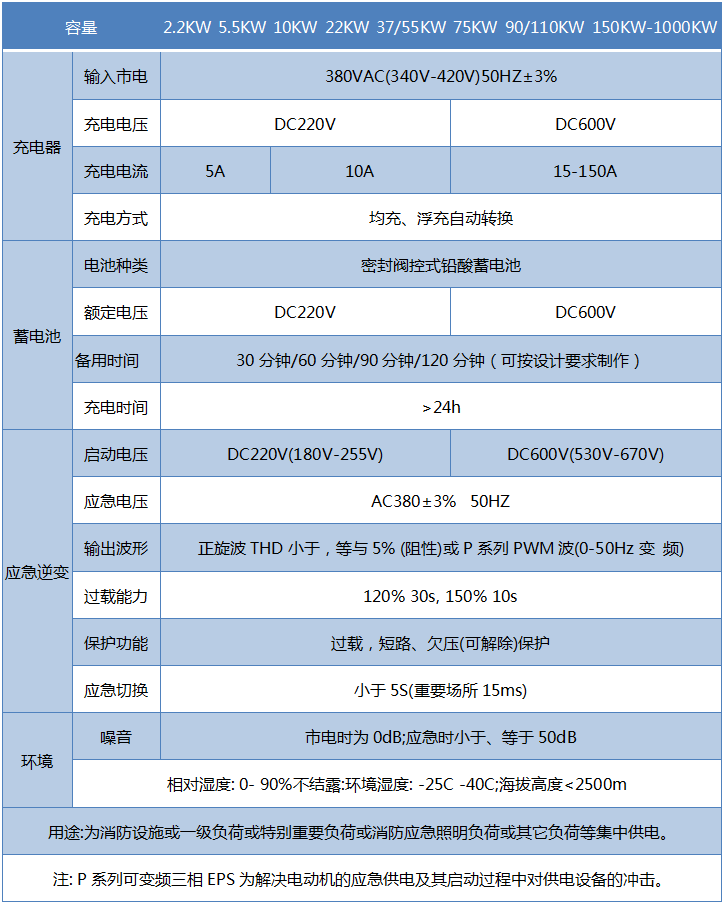

M或PEPS技术参数
