(DIW-2025(A、B、C型))直流绝缘监察继电器是监察直流母线绝缘情况的一种继电器,当母线对地绝缘降低到一定值时,继电器发出警告信号。
结构和工作原理
继电器主要由平衡电阻和检测集成电路组成。当两侧直流母线对地电阻值相等时,则无电流流过检测电路,继电器不动作。当正、负母线任一侧绝缘电阻值下降时,便有一不平衡电流流过检测电路,此时检测电路将这一电流与设定电流值比较,将大于或等于设定值时(相应地,接地阻值小于或等于设定值)时便推动继电器动作,发出报警信号。
主要技术参数
㈠电压等级:DC220V DC110V DC48V DC24V

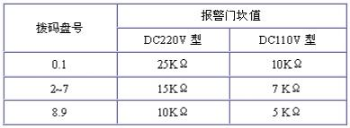

㈡接地报警的电阻门坎值可由拨码选择
当正或负母线实际对地电阻低于告警门坎值时,本继电器即动作;
面板上显示接地极性。
㈢输出接点容量:AC220V/5A ,当有接地故障时,相应开点变为闭点。
