作者：逸华电源yhpower-----高勇华

（本文版权归逸华电源所有；保留一切权利,允许转载，但须注明出处）

高压室内的直流屏主要的作用就是为高压开关的合闸机构提供电源。

比如说电磁式（CD）的合闸机构就需要很大的直流电流，而弹簧储能式(CT)合闸机构就不需要很大的直流电流，只要电压能满足储能电机的正常工作就可以，另外还可以为高压开关柜顶部的直流小母线提供信号、控制、报警等回路的直流电源，以及一些继电保护和自动装置提供直流电源。

电力直流操作电源系统根据体形与容量可分四大类：

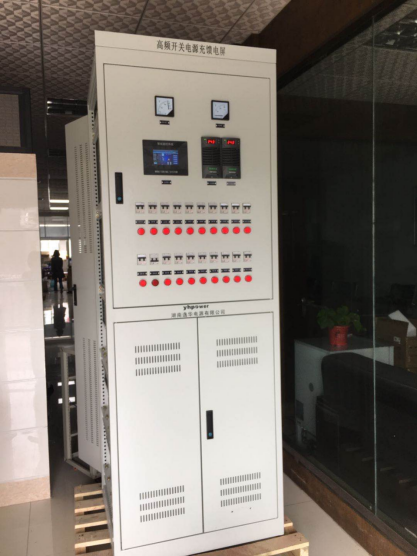

【第一类：】智能高频开关电源直流屏（简称：直流屏）

型号通常为YH- GZDW/GK

屏体尺寸（高×宽×深）＝2260×800×600mm，电池容量通常在 40AH 以上。

优点：容量大，可靠性高，

缺点：价格高，质量重体积大，售后较麻烦。

适用：大型电站、电厂、变电站、泵站等

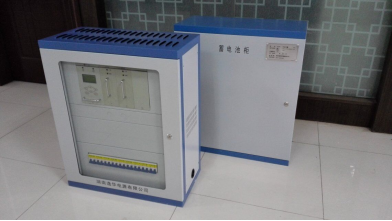

【第二类：】壁挂直流操作电源小系统

一款：落地式，屏体尺寸（高×宽×深）＝1600×600×600mm，这一款指充馈电屏与电池屏一体化，称落地式壁挂直流电源，也称：小直流屏

落地式壁挂电源：

600(宽) ×1600(高)×600(深)（充馈电箱与电池箱一体化）

另一款为：壁挂式

充馈电屏与电池屏为分体式，

逸华电源分体式壁挂电源尺寸：

壁挂电源箱（充馈电箱）：560(宽) ×680(高)×265(深)

壁挂电池箱 ：560(宽) ×680(高)×265(深)

电池容量通常在 38AH以下到 7AH，

优点：体积小，可靠性高，价格低，售后较方便

缺点：容量不大，售后较麻烦。

适用：厂矿企业配电房等

【第三类：】智能集中式直流电源

 智能集中式直流电源是逸华电源首家独创一种新型智能直流电源

相比壁挂直流操作电源小系统而言，智能集中式直流电源无论从体积还是电池容量、都比壁挂直流操作电源都要少。作用与上述二类直流电源均系电力操作电源。只不过侧重点不一样：主要针对中压配电网（6—35KV），主要应用于小型开关站、用户末端及小水电站。

按供电区的功能来分类，可分为城市配电网，农村配电网和工厂配电网等。

集中式直流电源  简单地说就是直流屏的压缩版，但更智能。

安装方式：既可以壁挂式，也可以落地式，还可以骑在高压柜顶部。

优点：体积小、安装及调试方便、简单（电池出厂已装好了）、价格低，是电力直流电源发展方向。

第四类：】UP5 微型直流操作电源

相比上述三种直流电源而言，UP5 微型直流操作电源无论从体积还是电池容量、电池节数都比都要少。主要针对中压配电网（6—10KV），主要应用于小区配电房等用户末端。

前几年大家都热忠于用微型直流操作电源，后来都不敢用了，全坏了！为什么呢？

1. 容量太少（标称瞬间容量1000W或2000W，实际持续容量太少，只有100W或200W，有的仅60W，能带几台高压柜？容易误导用户）

2. 电池容量太小，数量太少：电池节数仅有2节12V，电池容量7AH、12AH，最大只有20AH，如电池容量太大则体积太大就没法装在高压柜前仪表箱体内，这技术方案就有缺点。要知道上述三种直流电源，电池容量是220V18节，电池容量7AH、12AH、20AH、40AH、65AH、100AH，电池容量不受限制（UP5那24VDC12AH换算到220VDC，仅有1.33AH，太小了）

3. UP5微型直流电源因电池容量太小，数量太小，再好的技术、再好的公司也做不好，事实做微型直流电源没有大公司、好公司，华为会做吗？施耐德会做吗？不会。

4. UP5微型直流电源因没有直流屏一系列保护，没有独立监控器没有电池巡检仪没有绝缘监测没有防雷措施，容易坏是肯定的。

逸华电源专业提供：直流屏升级改造、直流屏及直流屏核心部件、ups及EPS、逆变电源、蓄电池、综合保护装置、变压器、水电站设备及工程服务等
