直流屏全称：智能高频开关电源直流屏，简称直流屏，根据行业分：电力直流屏（柜）与通信直流屏，电力直流屏输出电压等级：DC220V、110V;而通信直流屏输出电压等级：DC48V、24V。

一、直流屏的作用

直流屏提供直流电DC220V、110V、48V等等，主要的作用是给高压开关设备提供直流分合闸操作电源（即合母），及电力仪器仪表控制电源、临时照明（即控母）等作用。

直流屏用于大中小型发电厂、水电站、泵站和变电站，为高压开关在正常运行和事故状态下的分合闸、继电保护、自动控制、开关信号指示、事故照明等提供直流电源。直流屏的可靠性是其他电源装置 不可替代的，它能满足变电站和发电厂等这些场合对电源的高可靠性要求。

二、为什么要采用直流屏

继电保护、控制回路为什么要采用直流电源而非交流电呢？

第一、交流电是交变的 用在控制回路 单相控制 正好在分合闸或者事故跳闸情况下 那个点位正好在电势0位 那就跳不掉或者合不上。

第二、 如果交流电控制 回路发生短路接地现象 则马上就不能用了 必须跳开控制开关 要不肯定把控制回路或者控制电缆电器烧坏而使用直流电 ：

1.直流电是通过直流充电机充电模块保证的 同时并联蓄电池保证在事故情况下 依然有直流电存在 保障故障时候依然有电能跳开故障所有的开关 起到一定的保护作用

2.直流电电势是稳定的 不过零点，在使用中 不管什么时候分合闸 都能保证有额定电压 能可靠的分合闸

3.使用直流电 一般是220V（正负极对地分别是+110V -110V）这时候 即使控制回路发生一点接地现象 回路电压依然是额定 依然能保证能可靠分合闸 可以在保障运行的情况下 查找直流接地故障而不影响设备运行

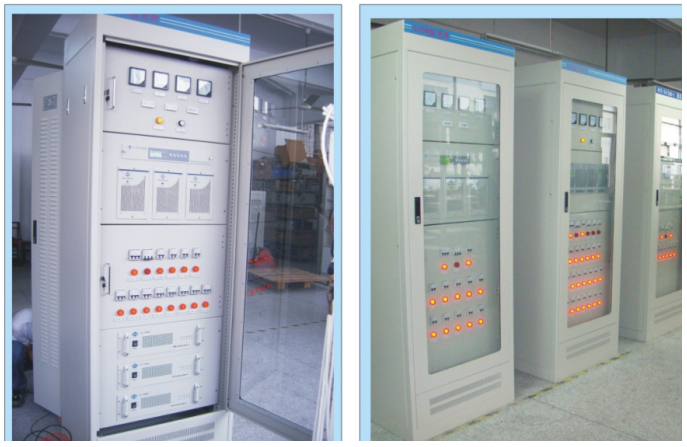

*直流屏

二、直流屏的工作原理

直流屏两路市电经过交流切换输入一路交流，给各个充电模块供电。直流屏充电模块将输入三相（或单相）交流电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压装置给控制母线供电。

系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。

直流屏除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行全面监控。

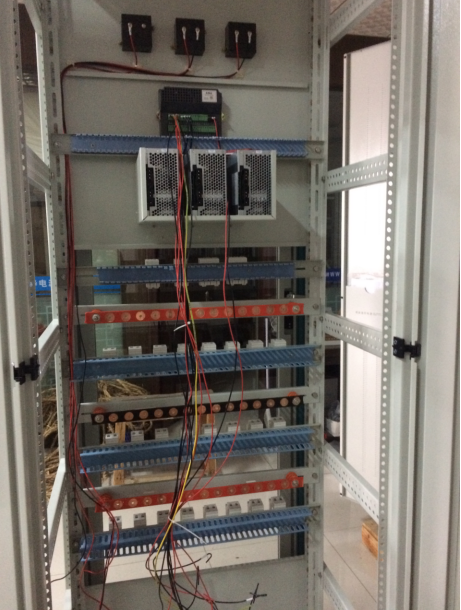

*生产中的直流柜

直流屏母线：合母？控母？

合母：是交流经过充电模块后的直流电压或者由蓄电池提供直流电，大概是250-230V

控母就是合母经过降压硅链降压后的直流电压，一般为约220V，也就是为控制负载提供的直流电。控制负载：保护装置、合母指示灯、分闸指示灯、预合闸指示灯等

直流屏控母和合母。分别为控制母线和合闸母线。控制母线提供持续的，较小负荷的直流电源，合闸母线提供瞬时较大的电源（主要为一些操作机构，例如电机）。
